| fiyat: | negotiable |
| teslim süresi: | 15-20 iş günü |
| Ödeme yöntemi: | LC, T/T, PayPal, Western Union, Küçük tutarda ödeme, Money Gram |
Yüksek vakum moleküler pompa, moleküler damıtma ekipmanları için profesyonel olarak kullanılır.
|
- Hayır, hayır. |
Adı |
Parametreler |
Not: |
|
1 |
Birim sınır basıncı |
- Evet.1.5×10- 4Baba. |
|
|
2 |
Birim pompalama hızı |
600L/S |
|
|
3 |
Moleküler pompa sıkıştırma oranı |
>109 |
N2 |
|
4 |
Sistem vakum basıncı kullanır. |
6×10-2Baba. |
|
|
5 |
Vakum valf sürüş modu |
Kılavuz |
|
|
6 |
Hava şarj valfi tahrik modu |
Kılavuz |
|
|
7 |
Ön aşama vakum pompasının aşırı basıncı |
5×10-2Baba. |
|
|
8 |
Ön aşama vakum pompasının gücü |
1.1Kw |
|
|
9 |
Moleküler pompanın nominal hızı |
24000 rpm |
|
|
10 |
Vakum ayarlı hava giriş flensleri |
DN150 |
|
|
11 |
Egzoz flensleri |
KF40 |
|
|
12 |
Moleküler pompa önerilen başlangıç basıncı |
- Evet.1×101Baba. |
|
|
13 |
Moleküler pompanın başlama saati |
4.5 dakika |
|
|
14 |
Moleküler pompa durma süresi |
7 dakika. |
|
|
15 |
Soğutma modu |
Hava soğutması |
|
|
16 |
Güç talebi |
220/50Hz |
|
Model |
Ürün |
Teknik parametreler | |
|
VRD-30 |
Emme hızı |
50Hz |
30 m3/h |
|
8.3 L/s |
|||
|
Aşırı kısmi basınç ∼ hava basıncı(Baba.) |
4x10-2 |
||
|
Ekstrem toplam basınç ∼ hava basıncı(Baba.) |
4x10-1 |
||
|
Ekstrem toplam basınç ∼ hava basıncı(Baba.) |
8×10-1 |
||
|
Güç kaynağı |
Tek fazlı |
||
|
Motor gücü(KW) |
1.1 |
||
|
Hava giriş çıkış ağzı DN |
KF40 |
||
|
Yağ miktarı |
1.3-2.0L |
||
|
Motor hızı(rpm) |
50Hz |
1440 rpm |
|
|
Çalışma ortamı sıcaklığı |
5-40°C |
||
|
Gürültü (dB) |
≤58 |
||
|
Ağırlık(Kilo) |
43 kg |
||
Kısa yollu moleküler damıtma

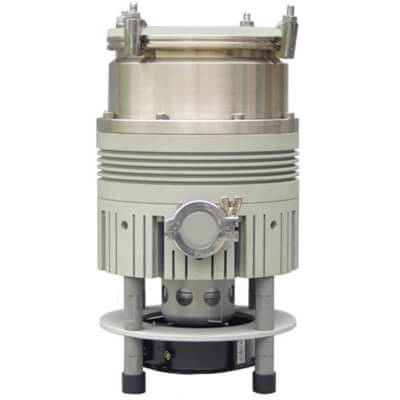

TY Kompleks Moleküler Pompa
TY serisi karmaşık moleküler pompa turbomoleküler pompa ve plaka tipi çekiş pompasından oluşur, ayrıca moleküler akış turbomoleküler pompa, basınç azaltma oranı,pompalama hızı ve yüksek basınçlı bir pompa güçlü çekiş, sıkıştırma oranı özellikleri, moleküler pompanın uygulama aralığını genişletir.
Pompalanmış gaz için bileşik seçilemez moleküler pompa, hafıza etkisi yok, gazın büyük moleküler ağırlığı nedeniyle yüksek sıkıştırma oranı,Böylece pompa soğuk tuzak gerektirmez ve bir yağ elde edilebilir temizlik baffle yüksek vakum ve ultra yüksek vakum.Elektronik, metalürji, kimyasal endüstri, araştırma ve vakum teknolojisinin çeşitli alanlarında yaygın olarak kullanılır.
TY serisi moleküler pompasının teknik parametreleri:
|
TYSerilerCkompleksiMolekülerPUmp Teknik veriler |
|||||||
|
Teknik veriler |
TYFB-600 |
TYFB-1200 |
TYFB-1600 |
||||
|
Yüksek vakum flens |
150 CF |
160 ISO-K |
200 CF |
200 ISO-K |
250 CF |
250 ISO-K |
|
|
Ön çizgi flensleri |
40 KF |
40 KF |
50 KF |
||||
|
Pompalama oranı (L / S) |
600 |
1200 |
1600 |
||||
|
Sıkıştırma oranı |
N2 |
> 108 |
> 109 |
> 109 |
|||
|
H2 |
> 8X103 |
> 1X104 |
> 8X103 |
||||
|
Son basınç (Pa) |
<8 × 10- Evet.8 |
<6 × 10- Evet.7 |
<6 × 10- Evet.8 |
<3 × 10- Evet.7 |
<5 × 10- Evet.8 |
<2 × 10- Evet.7 |
|
|
Motor dönme sayısı (rpm) |
24000 |
24000 |
24000 |
||||
|
Titreme değeri (um) |
≤ 0,1μm |
≤ 0,1μm |
≤ 0,1μm |
||||
|
Başlama saati (dakika) |
4.5 |
4.5 |
6 |
||||
|
Durma süresi (dakika) |
7 |
7 |
8.5 |
||||
|
Ön hat pompası önerilir (L / S) |
4-8 |
8-15 |
15 |
||||
|
Soğutma yöntemi |
Su soğutmalı (hava soğutmalı) |
Su soğutmalı (hava soğutmalı) |
Su soğutmalı (hava soğutmalı) |
||||
|
Pompa çevresel hava sıcaklığı (°C) |
≤28 |
≤28 |
≤28 |
||||
|
Soğutma suyunun sıcaklığı (°C) |
≤25 |
≤25 |
≤25 |
||||
|
Su soğutma soğutma suyunun akış hızı (L / min) |
1 |
1 |
1 |
||||
|
Pompa pişirme sıcaklığı (°C) |
< 120 |
< 120 |
< 120 |
||||
|
Isıtma gücü (w) |
<550 |
< 600 |
< 700 |
||||
|
Isıtmanın giriş voltajı (v) |
AC220 |
AC220 |
AC220 |
||||
|
Yağ dolu miktar (ml) |
100 |
100 |
100 |
||||
|
Kurulum yönü |
Dikey ± 5 ° |
Dikey ± 5 ° |
Dikey ± 5 ° |
||||
|
Pompa ağırlığı (kg) |
≈29 |
≈ 34 |
≈39 |
||||
TY Serisi Karmaşık Moleküller Pompa Sıkıştırma oranı Nitrogen ve Hidrojen eğrisi
|
|
